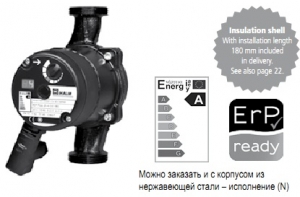

Циркуляционные насосы Halm HEP Plus для отопления и Halm HEP Plus (N) для ГВС

Технические характеристики

  • Производительность:    не более 3,2 м3/ч
  • Высота подачи:      4 м / 6 м
  • Диапазон регулирования:  4-23 Вт / 4-50 Вт
  • Температура рабочей среды:  +2 °C - +95 °C
  • Монтажная длина:      130 и 180 мм
  • Резьбовое соединение:   1“, 1½“ и 2“
  • Класс защиты:      IP 42
  • Класс изоляции:      F
  • Регулирование:      Δp или P пост.

Характеристики насоса

  • светодиодный индикатор
  • компактная конструкция
  • ручной вспомогательный запуск
  • равномерная работа
  • очень низкое потребление тока
  • интегрированный ночной режим работы
  • винт для удаления воздуха
  • удобство в эксплуатации
  • предварительно собранный, завинчиваемый  угловой разъем
  • малогабаритная осевая клеммная коробка
  • автоматическая настройка соответственно условиям давления
  • Корпус насоса с KTL-покрытием, в случае исполнения (N) из нержавеющей стали

Применение насоса

Высокоэффективные насосы Halm HEP Plus технологии с постоянным магнитом с элек-тронным управлением, имеющие исполнение с мокрым ротором предназначены для использования в системах отопления с переменным или постоянным потоком. Данный насос, благодаря корпусу из нержавеющей стали исполнения (N), может быть использован и в системах снабжения питьевой водой.

Принцип работы

В системах отопления при закрывающихся термостатических клапанах объемный поток уменьшается. Это приводит к уменьшению сопротивления трения трубы. Уменьшающаяся потребность в производительности требует от циркуляционного насоса меньший напор. Это опознается системой регулирования насоса. Она автоматически приспособляется к системе и снижает ее производительность. Это приводит не только к беспроблемной и бесшумной эксплуатации, но также снижает и энергопотребление до минимума.

Основные области применения

Системы отопления и кондиционирования воздуха и промышленные установки, как

  • двухтрубная система
  • отопление в полу
  • котельный или первичный контур
  • контур заполнения накопителя
  • солнечные коллекторы и тепловые насосы

В случае исполнения (N): системы питьевой воды в зданиях и на промышленных объектах, как:

  • циркуляционный контур
  • контур заполнения накопителя
  • контур охлаждения и отопления
  • система теплого пола

Поставляемая среда

  • отопительная вода согласно VDI 2035
  • чистая, жидкая, неагрессивная и невзрывоопасная среда, не содержащая нефтепродуктов, без твердых и волокнистых составляющих частей
  • среда с максимальной вязкостью 10 мм²/c
  • при содержании гликоля в объеме 20% и более рабочие данные необходимо перепроверить

Диапазон температуры

  • Температура окружающей среды:  0 °C - +40 °C
  • Класс температуры:    TF 95
  • Температура рабочей среды:    +2 °C - +95 °C

В клеммной коробке и статоре, для предотвращения образования конденсата, температура рабочей среды всегда должна быть равна или выше температуры окружающей среды

Защита двигателя / Электронное управление

Обмотка двигателя имеет исполнение, стойкое к блокировке, поэтому защита двигателя не требуется. Электронное управление находится в клеммной коробке.

Интегрированный ночной пониженный режим работы

Если автоматический ночной режим работы включен, то циркуляционный насос переключает между нормальным и пониженным режимами работы (характеристика «МИН»). С помощью датчика температуры опознает температуру прямого потока, и насос реагирует соответственно этому. Для этого необходимо, чтобы насос был установлен в подающей ветви

Макс. давление в корпусе насоса

10 бар

Уровень звукового давления шума

Уровень звукового давления шума < 45 дБ (A)

Выбор регулировочной характеристики

Регулировочные характеристики, а также ступени постоянной скорости вращения устанавливаются потенциометром на осевой клеммной коробке. При заводской настройке потенциометр был установ-лен в центральное положение. Эта позиция соответствует характеристике с оптимальной эффектив-ностью. Если в этом положении возникает шум, то характеристика может быть скорректирована по-воротом против часовой стрелки. При недостаточной высоте напора (некоторые радиаторы, несмо-тря на гидравлическое выравнивание, остаются холодными), характеристика может быть скоррек-тирована вверх.

Скачать:

Фото Наименование Цены
Циркуляционный насос HALM HEP Plus 15 - 4.0 E130 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 4
Наминальный ток, (А): 0.3
Снят с производства
Циркуляционный насос HALM HEP Plus 15 - 6.0 E130 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 6
Наминальный ток, (А): 0.46
Снят с производства
Циркуляционный насос HALM HEP Plus 25 - 4.0 E130 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 4
Наминальный ток, (А): 0.3
Снят с производства
Циркуляционный насос HALM HEP Plus 25 - 4.0 E180 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 4
Наминальный ток, (А): 0.3
Снят с производства
Циркуляционный насос HALM HEP Plus 25 - 6.0 E130 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 6
Наминальный ток, (А): 0.46
Снят с производства
Циркуляционный насос HALM HEP Plus 25 - 6.0 E180 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 6
Наминальный ток, (А): 0.46
Снят с производства
Циркуляционный насос HALM HEP Plus 30 - 4.0 E180 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 4
Наминальный ток, (А): 0.3
Снят с производства
Циркуляционный насос HALM HEP Plus 30 - 6.0 E180 для систем отопления
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 6
Наминальный ток, (А): 0.46
Снят с производства
Циркуляционный насос HALM HEP Plus (N) 15 - 4.0 E130 для систем отопления и ГВС
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 4
Наминальный ток, (А): 0.3
Снят с производства
Циркуляционный насос HALM HEP Plus (N) 15 - 6.0 E130 для систем отопления и ГВС
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 6
Наминальный ток, (А): 0.46
Снят с производства
Циркуляционный насос HALM HEP Plus (N) 25 - 4.0 E180 для систем отопления и ГВС
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 4
Наминальный ток, (А): 0.3
Снят с производства
Циркуляционный насос HALM HEP Plus (N) 25 - 6.0 E180 для систем отопления и ГВС
Производительность, Q max (м3/час): 3.2
Напор, H max (м): 6
Наминальный ток, (А): 0.46
Снят с производства
